產品介紹

EA-ELR 5000 3U為德國EA電子負載，是一款優質德國電子負載，在進口電子負載中被廣泛用于汽車測試等領域。

EA-ELR 5000 3U產品技術規格書（點擊右鍵另存為）和德國EA產品使用手冊（點擊進入）由德國EA代理，上海雨芯儀器科技有限公司提供（http://m.bizwz.cn）

本產品為德國EA電子負載，是一款優質德國電子負載，在進口電子負載中被廣泛用于汽車測試等領域。



• 多通道直流負載
• 可將獲得的直流能量轉化并返回本地電網
• 可供能容納10臺負載模塊的19“ 6U機柜
• 輸入功率級有：每個模塊可達0...320 W
• 輸入電壓有：0...80 V或0...200 V
• 輸入電流有：0...12 A或0...25 A
• 基于微控制器的數字化控制
• 雙語TFT觸摸屏（德/英）
• 序列發生器
• 內置Ethernet/LAN接口
• 支持SCPI指令語言與ModBus

EA-ELR 5000 3U概要

本產品為德國EA電子負載，是一款優質德國電子負載，在進口電子負載中被廣泛用于汽車測試等領域。

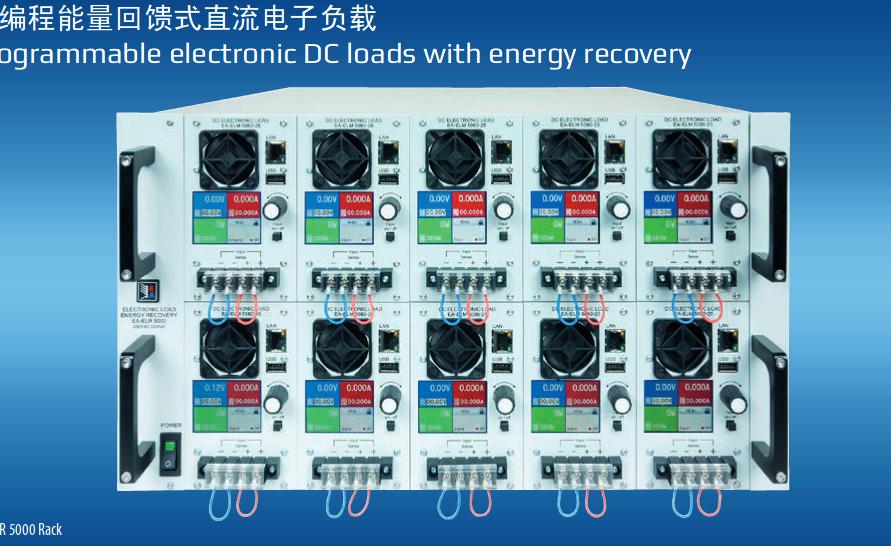

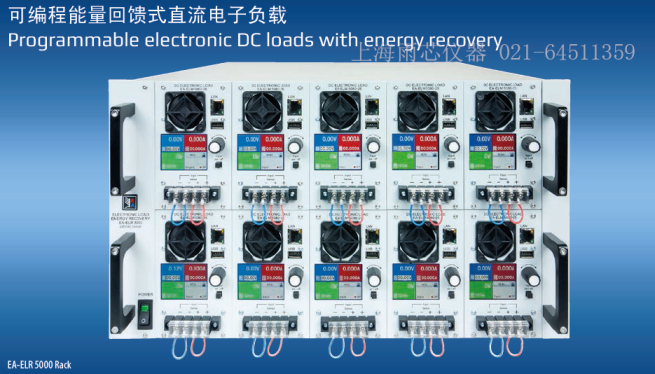

新系列EA-ELR 5000專門設計成可配置成多通道直流電子負載的。在一個19”的機柜系統內，可以安裝10臺功率為320 W的直流負載模塊。每個模塊可獨立操作，但是要求機柜內安裝能量轉換的DC-AC逆變?cè)O(shè)備。模塊還可擴展，可將模塊的直流輸入端并聯起來。負載模塊有兩種輸出電壓，一個是80 V，一個是200 V。并且配有通用的調整模式：恒壓(CV)，橫流(CC)與恒功率(CP)。

能量返回功能可使產生的直流電同步轉化成正弦波電流，然后返回給當?shù)仉娋W(wǎng)。這不僅擺脫了以前的熱耗散問題，同時還節省了用電成本。彩色TFT觸摸屏可直觀地進行手動操作。



本產品標配一個以太網端口， 從而可將負載產品輕易地集成到LAN產品的網絡中。通過隨附的Windows軟件或者在abView或其它IDE創建的客戶定制應用可以從外部控制。另外還支持SCPI通訊協議與ModBus。

功率、電壓和電流等級

本系列有兩個負載型號。一款型號的輸入電壓最大為80 V DC，另一款為200 V。兩款型號最大功率為320 W。因此80 V型號可以吸收電流25 A，而200 V則可吸收10 A。將10臺這樣的負載模塊裝入一單獨的機柜內，可以組成最大3200 W的功率。

機械結構

裝負載模塊的機架為6U高，19“寬，深度為480mm。適合放入不同尺寸的19“機柜。

供電

本機架的操作電壓為230 V AC (±10%)的，可匹配16 A 的墻插或類似插座。能量反饋功能要求電網上一直接有足夠的設備，并且要消耗這返回的能量。

可選擇給電網裝一監控設備“ENS”（見131頁），該設備可拆卸且為模塊式。

如選擇安裝“ENS2”，電網將變成三相電（L1, L2, L3,N, PE）。



能量返回

本負載最主要的特點是其AC輸入端，即電網連接端，它也可用作直流電返回的輸出端，轉換效率接近93%。這種能量轉換方式有助于降低用電成本，且避免使用昂貴的制冷系統，因?yàn)槠胀娮迂?fù)載使用過程中會將直流輸入電量轉化成熱量，從而需要制冷系統進行冷卻。

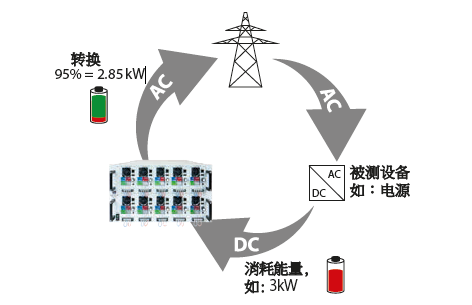

原理圖如下：



此類回饋式負載不可用作發電。我們還有另外一個監控設備（自動隔離件，ENS），能加強對人體與設備的安全，特別是在運行此類隔離操作的時候。

不管用戶是否裝有此類監控設備，我們產品上都配有一簡易無冗余關閉功能，遇到電網連線突然斷開時會關閉產品。本產品可監控AC電壓和頻率，當超過功率上限或下限時，會自動關閉功率模塊。



操作面板（HMI）

手動操作通過阻性觸摸屏、兩個旋鈕與一個按鈕來完成。這個彩色顯示器能一次性顯示所有設定與實際值。在人機界面也可完成整個設置，包括序列發生器的配置。

序列發生器

本產品還有一個特別功能，就是數字式序列發生器。利用半自動序列塊（最多100）可以控制負載產品。這些序列塊由可編程的設定電壓、電流與功率，再加上時間組成。發生器可以針對任何或所有設定值立刻描繪出一個方形波信號。

遠程控制 & 連接

進行遠程控制時，可使用模塊上面前板默認配置的Ethernet/LAN端口。通過這個連接，用戶可以使用SCPI語言或ModBus協議控制模塊的所有功能。

產品前方還有一個USB端口，用來插U盤，方便上傳與保存序列，以便安裝控制面板的固件升級文檔。

應用到LabView IDE時，我們給Ethernet常用接口提供即用版(VIs)。通過通訊協議文檔還可支持其它IDE與接口。可上傳和存儲文檔。

選項



• 配16端口的標準以太網交換機，適合裝入19“機架
